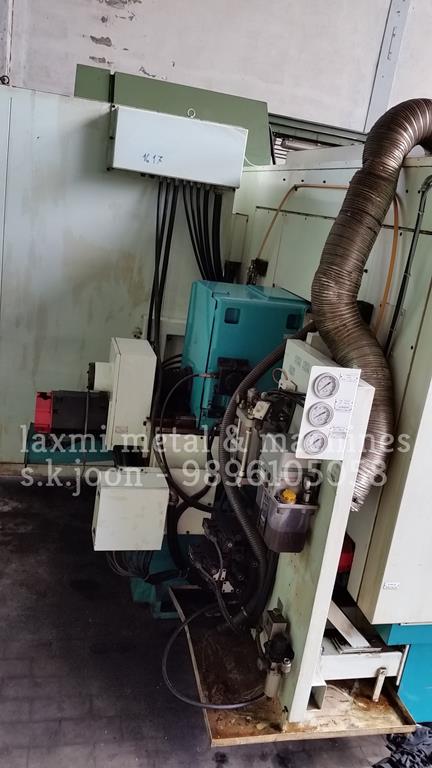

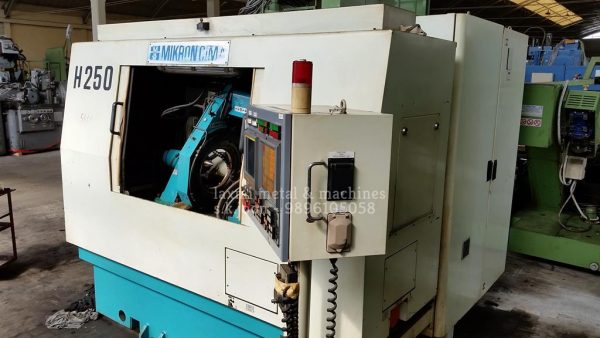

CNC GEAR SHAVING MACHINE, MIKRON CIMA – H250 CNC

Pays

Voici notre 5 AXES – MACHINE À RASER LES ENGRENAGES (+ DURCISSEMENT) CNC

Il est en excellent état de fonctionnement, pour tout renseignement nous sommes à votre disposition.

La description

5 AXES – MACHINE À RASER LES ENGRENAGES CNC (+ DURCISSEMENT DES ENGRENAGES)

  • Make : MIKRON CIMA
  • Model : H 250 CNC
    COMPOSANTS:
  • Outer diameter : 25-250 mm
  • Width (gear) : max. 150 mm
  • Length (shaft) : max. 580:600 mm
  • mìModule : 0.5 – 5.5
    ROUE:
  • Outer diameter : 300 & 350 mm
  • Width : max. 50 mm
  • Swivel angle : (R) 25 & (L) 25
    RÉVOLUTION:
  • Wheel speed : 10:750 rpm
  • Component speed : max. 8000 rpm
    TABLEAU:
  • Feed speed : 1:1000 rpm
  • Stroke : (R) 100 & (L) 100 mm
  • Swing angle by crowning : max. 3°
    MÉTHODES DE COUPE:
  • Plunge
  • Plunge with oscillation ( table feed )
  • Conventional
    CNC:
  • UNITÉ DE COMMANDE CNC 5 axes ( FANUC
  • SERIES 0M-C)
  • SOURCE DE COURANT
  • Power circuit : 3 phase AC380V 50Hz
  • Control circuit : AC 100V & DC 24V
  • Total power : 20 KVA
  • MACHINE WEIGHT : 5000 Kg
  • SERVOMOTEUR AC modèle 0S (0,55 Kw)
  • SERVOMOTEUR AC modèle 5S (0,9 Kw)
  • SERVO MOTEUR AC modèle 1 0 S (1.8Kw)
  • SERVOMOTEUR AC modèle 0S (0,55Kw)
  • AC SPINDLE MOTOR model 3S (3.7 Kw)
