Beschreibung

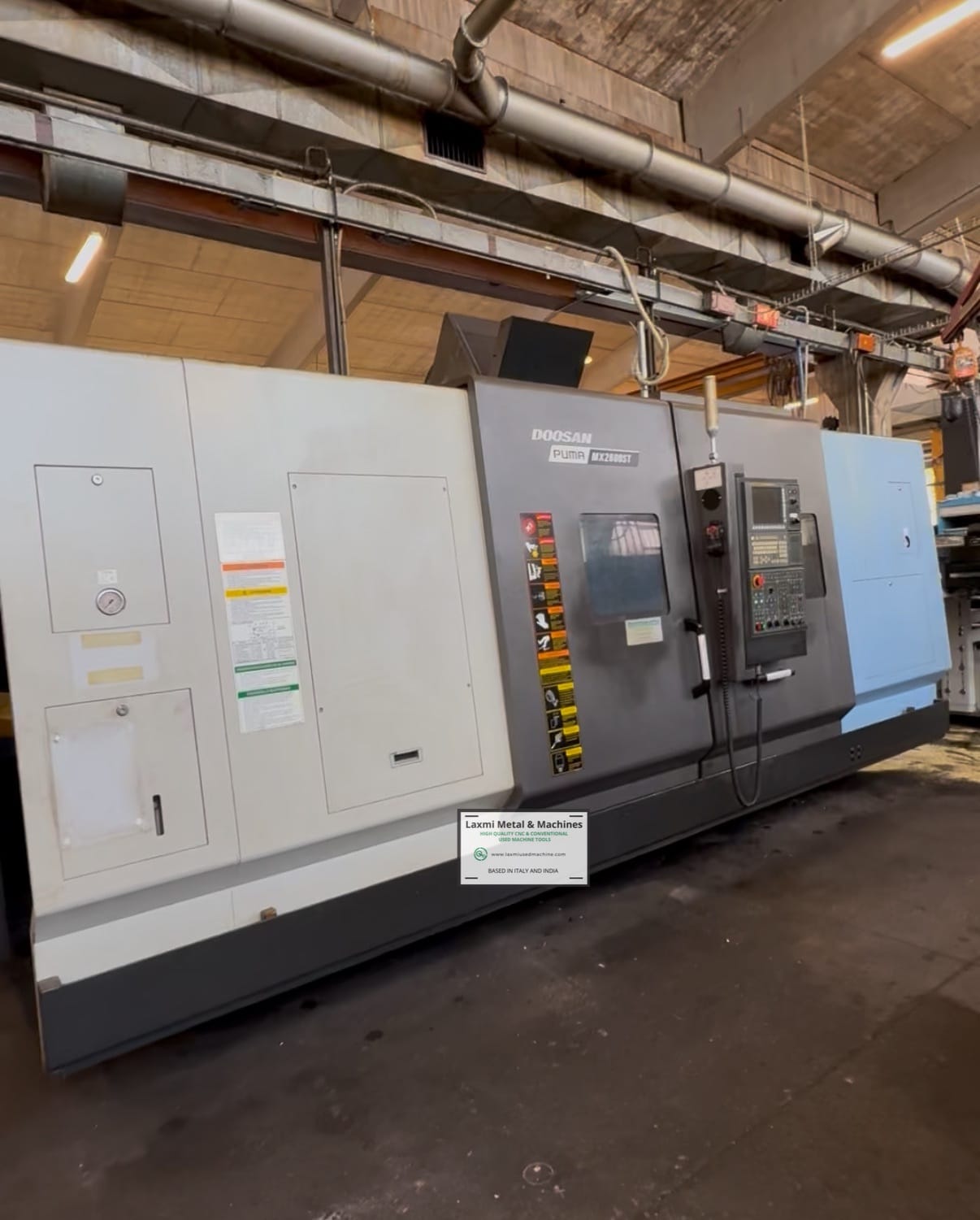

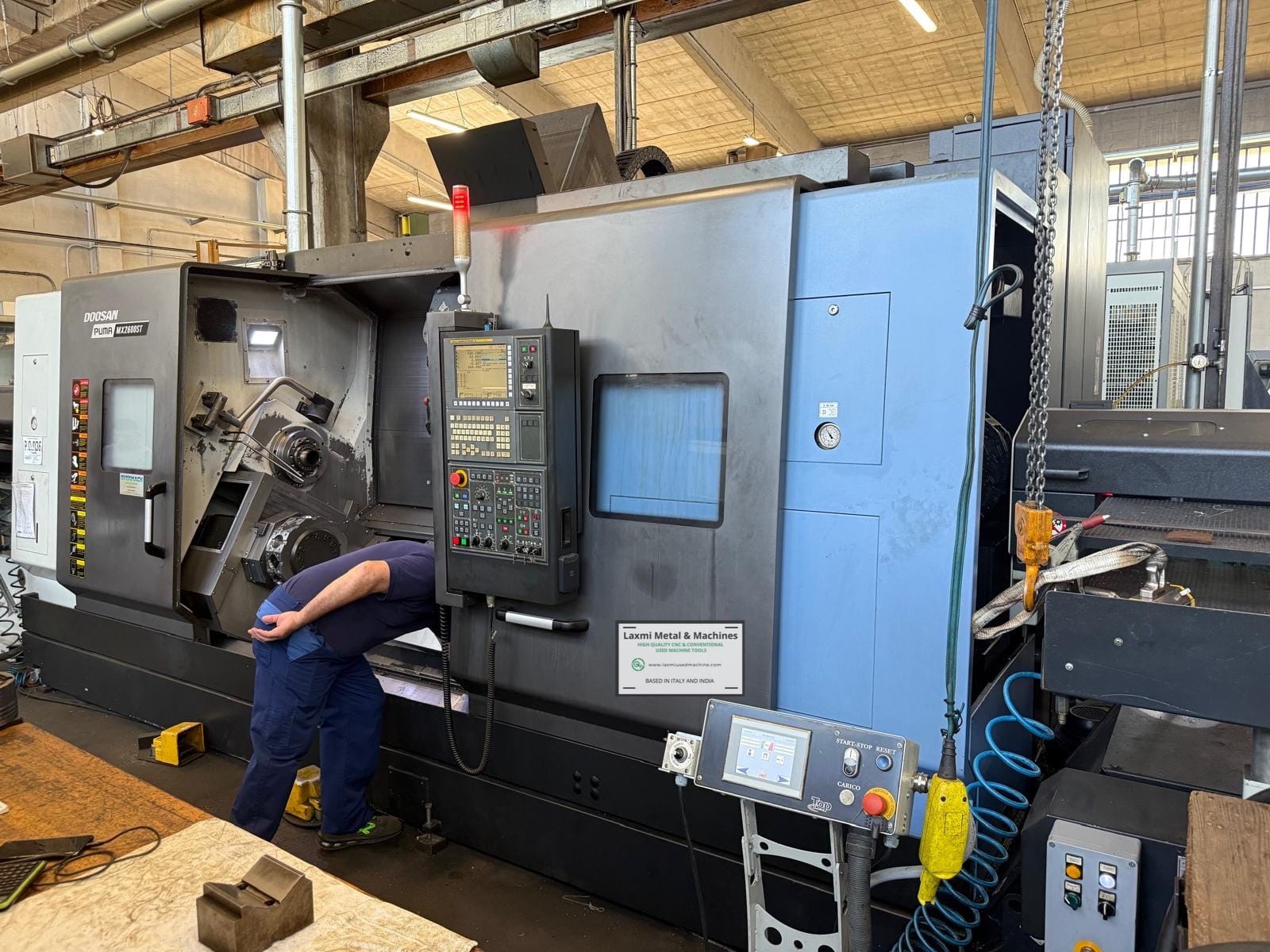

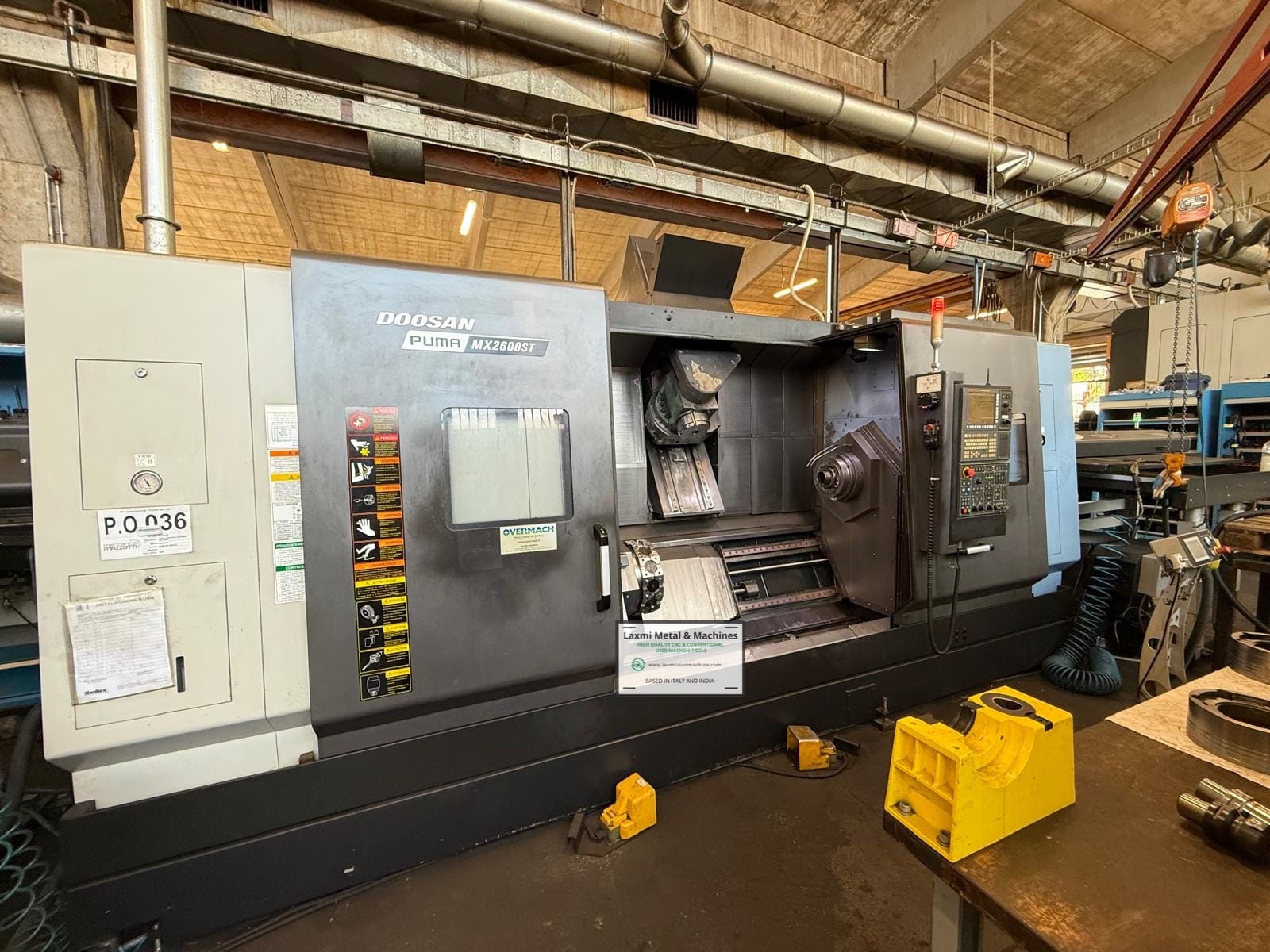

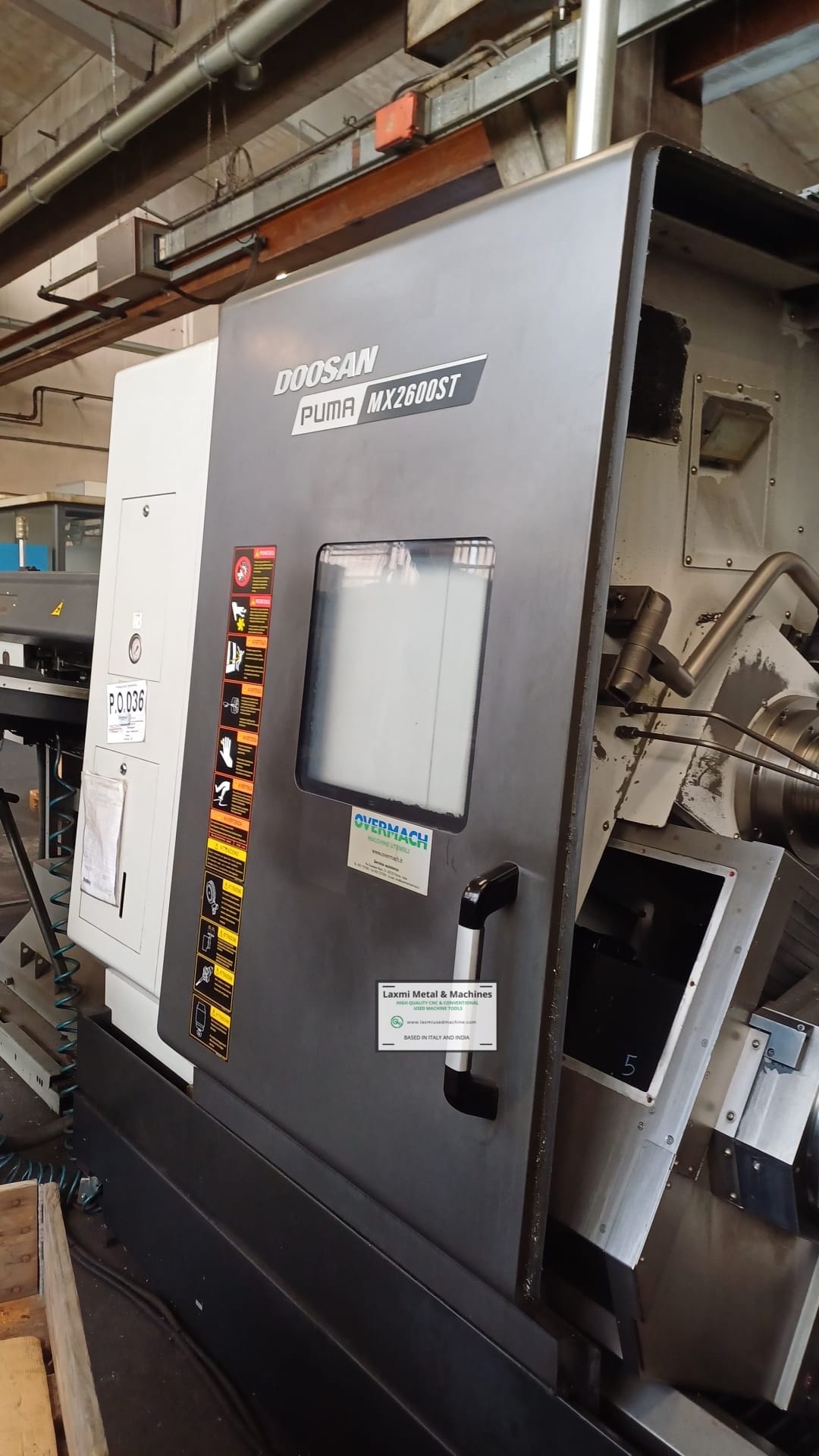

CNC-Multitasking-Drehzentrum
- Hersteller: DOOSAN
- Modell: MX2600ST
- Herstellungsjahr: 2018

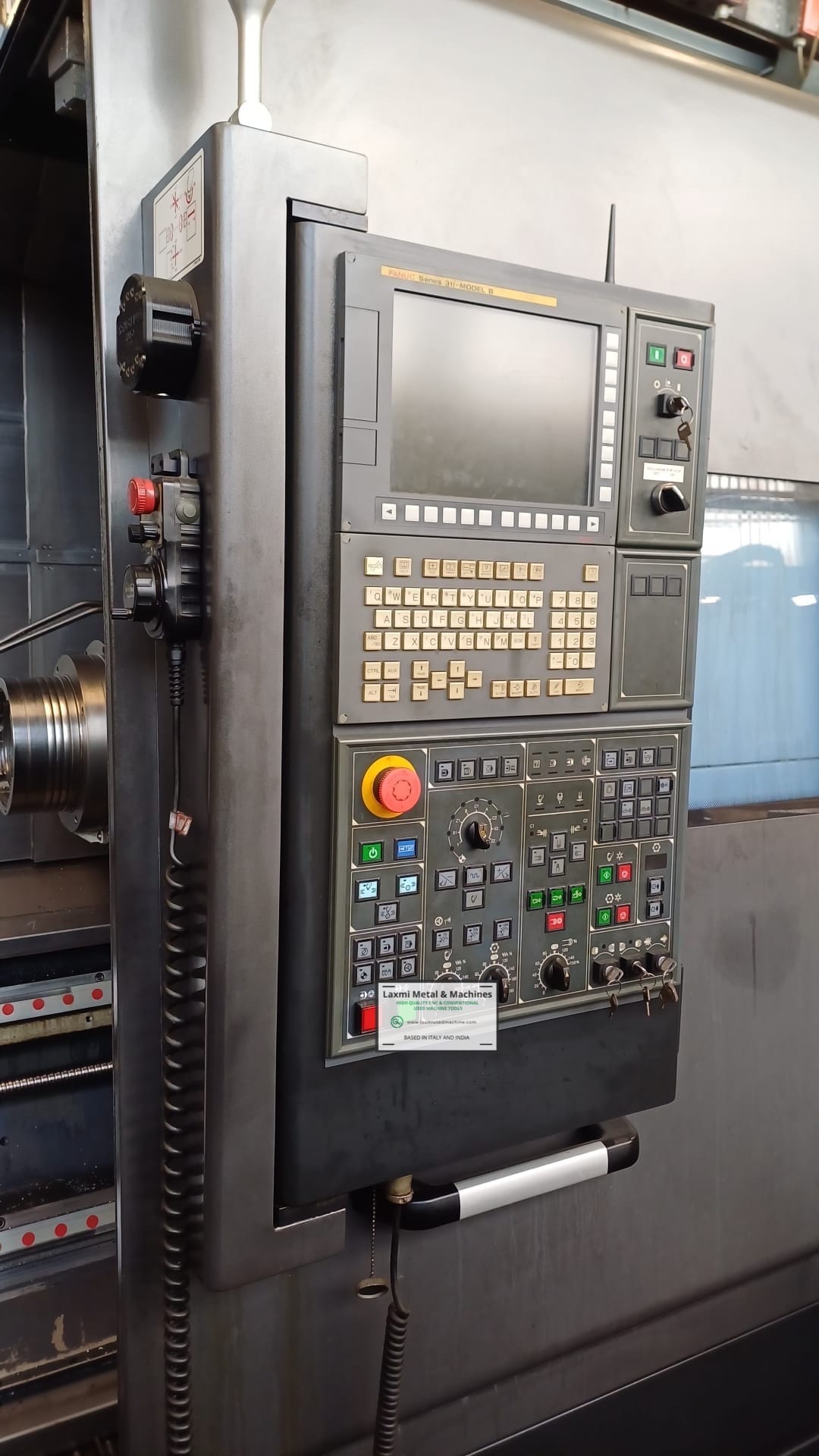

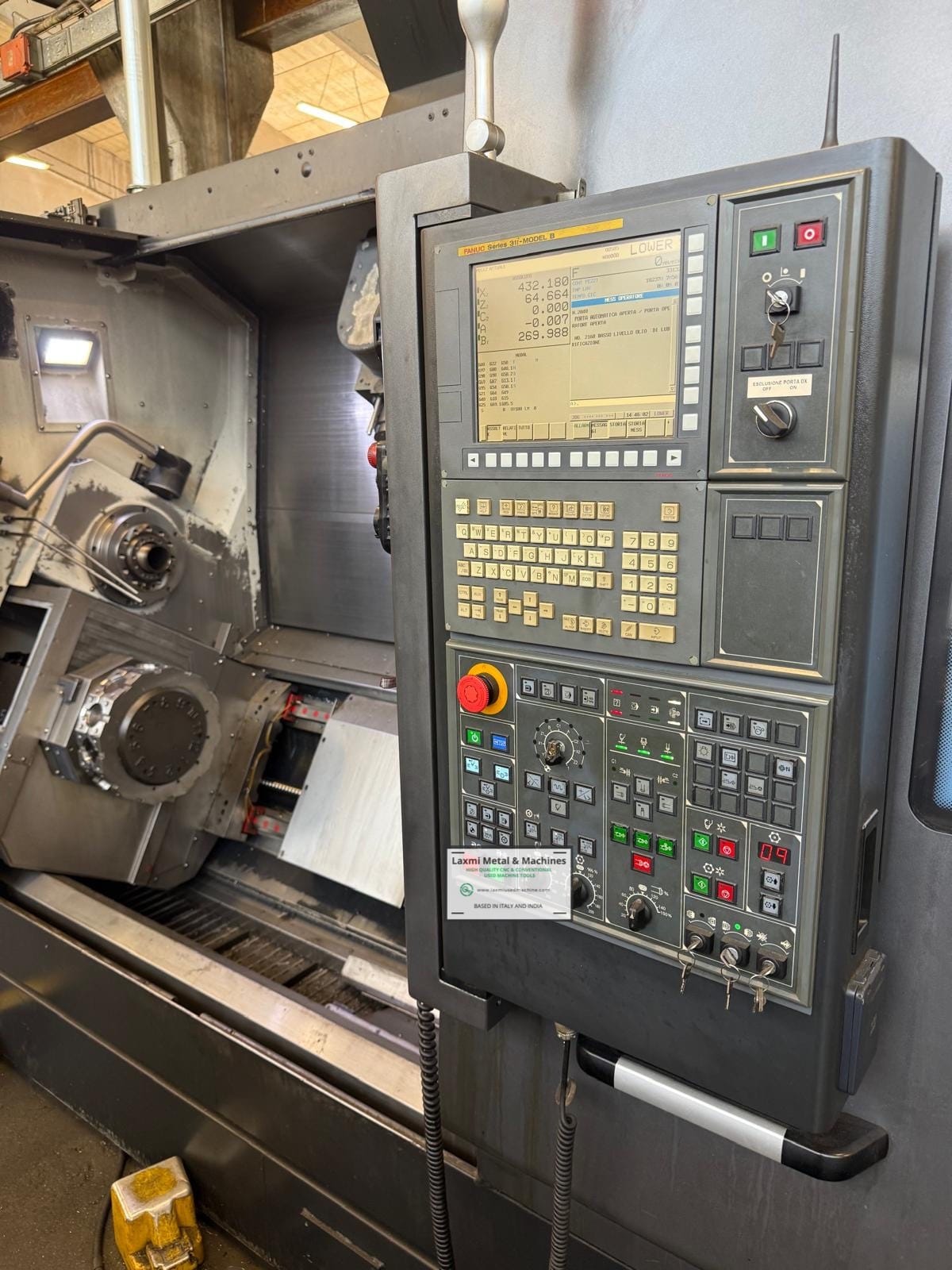

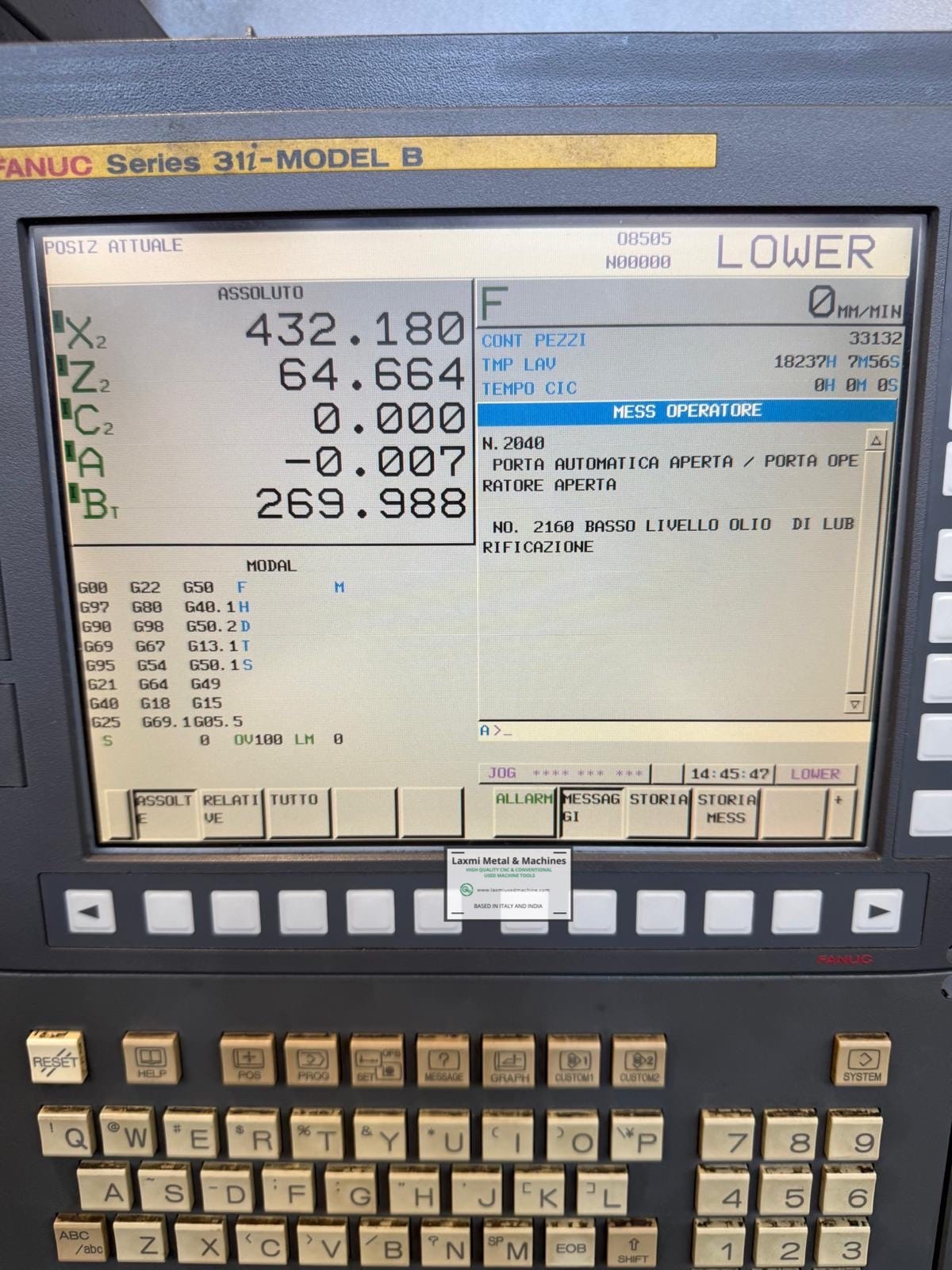

- Fanuc 31i-A mit Handbuch i
- max. Drehdurchmesser 760 mm
- max. Drehlänge 1.540 mm

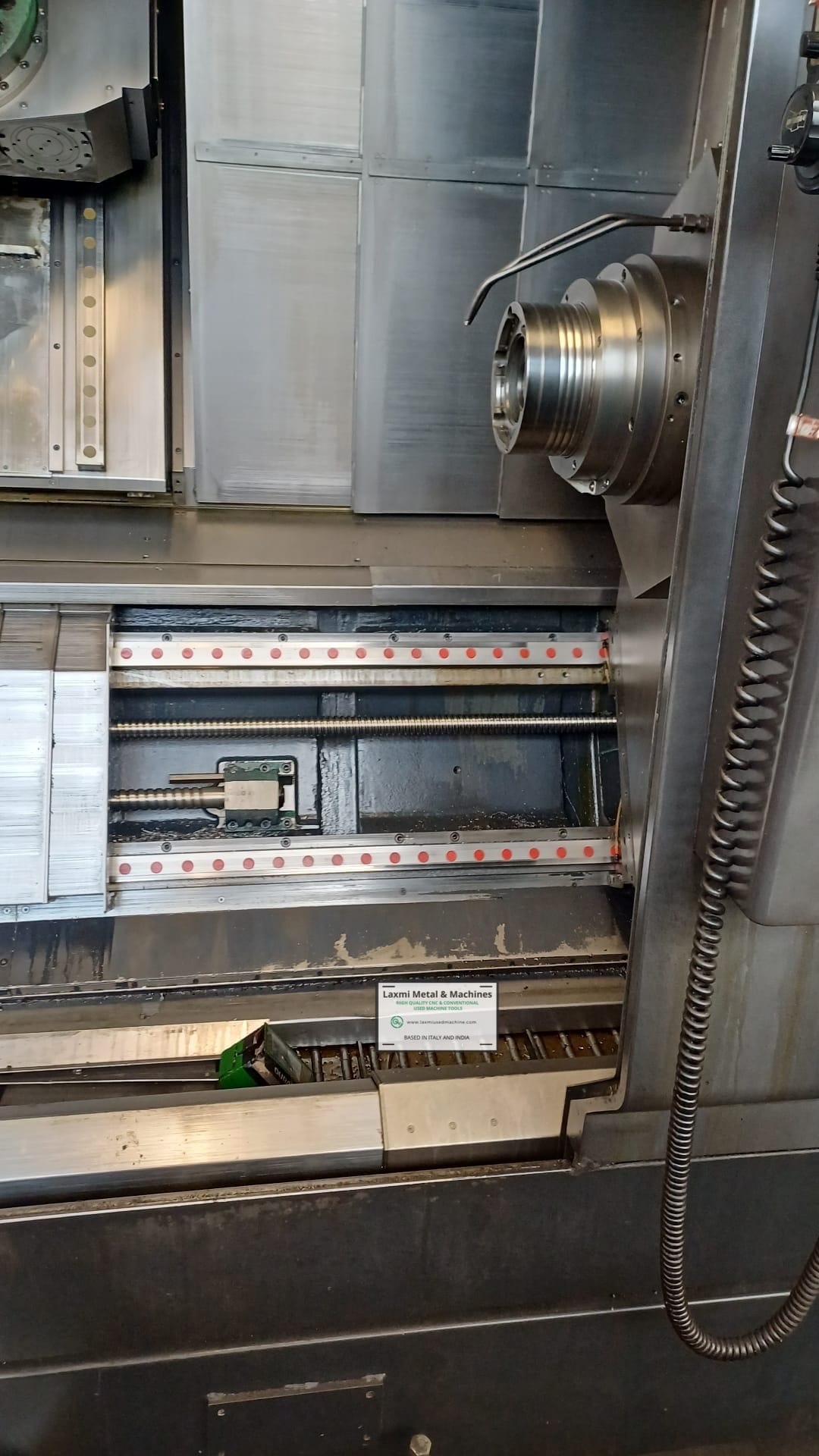

- Hauptspindel
- Motorleistung: 26/22 kW
- Maximale Spindeldrehzahl: 4.000 U/min
- C-Achse
Maximale Stangenkapazität: 76 mm
Spindelnase: A2-8 - Hilfsspindel
Motorleistung: 26/22 kW
max. Spindeldrehzahl 4.000 U/min - C-Achse
- Spindelnase: A2-8

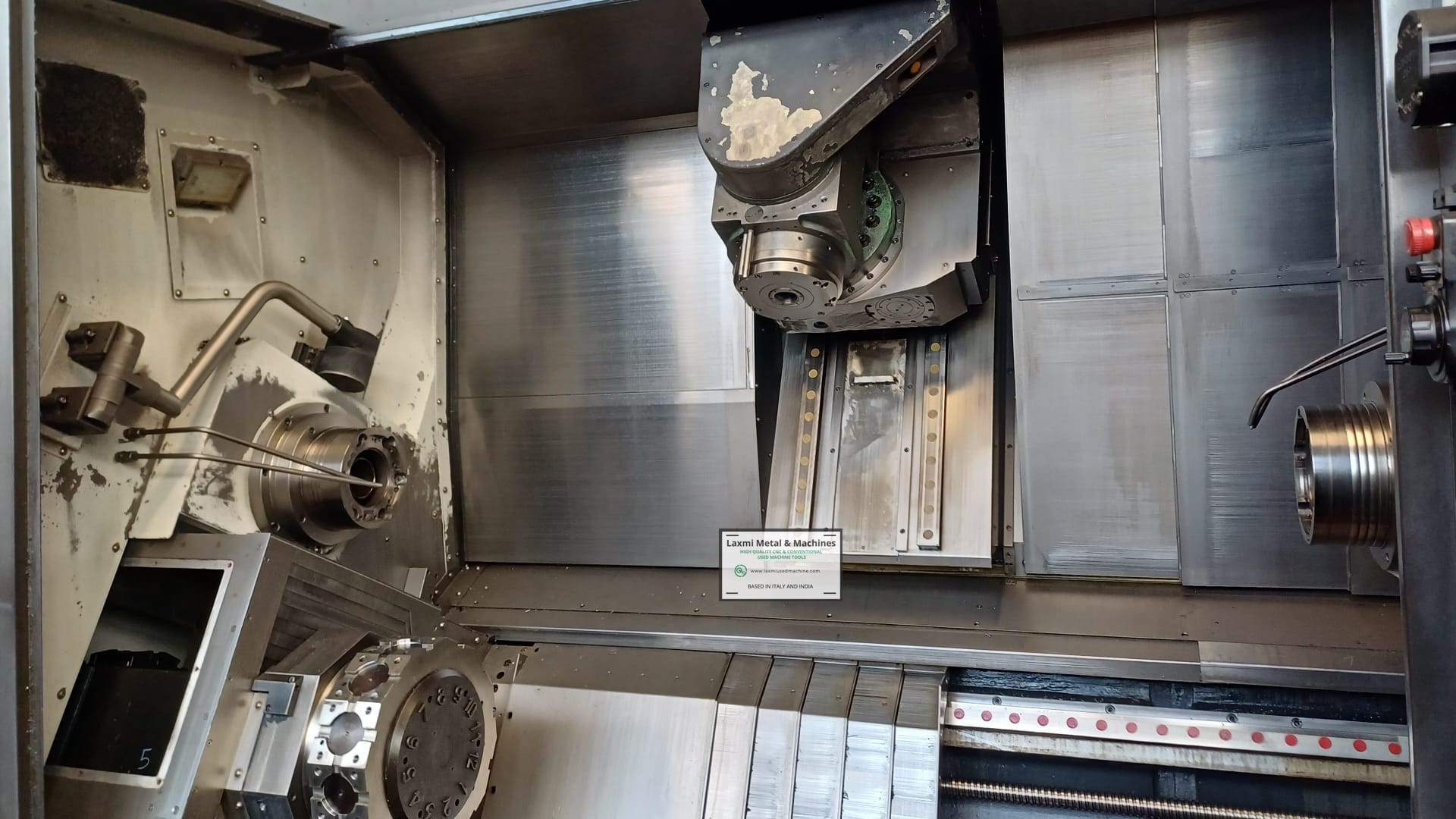

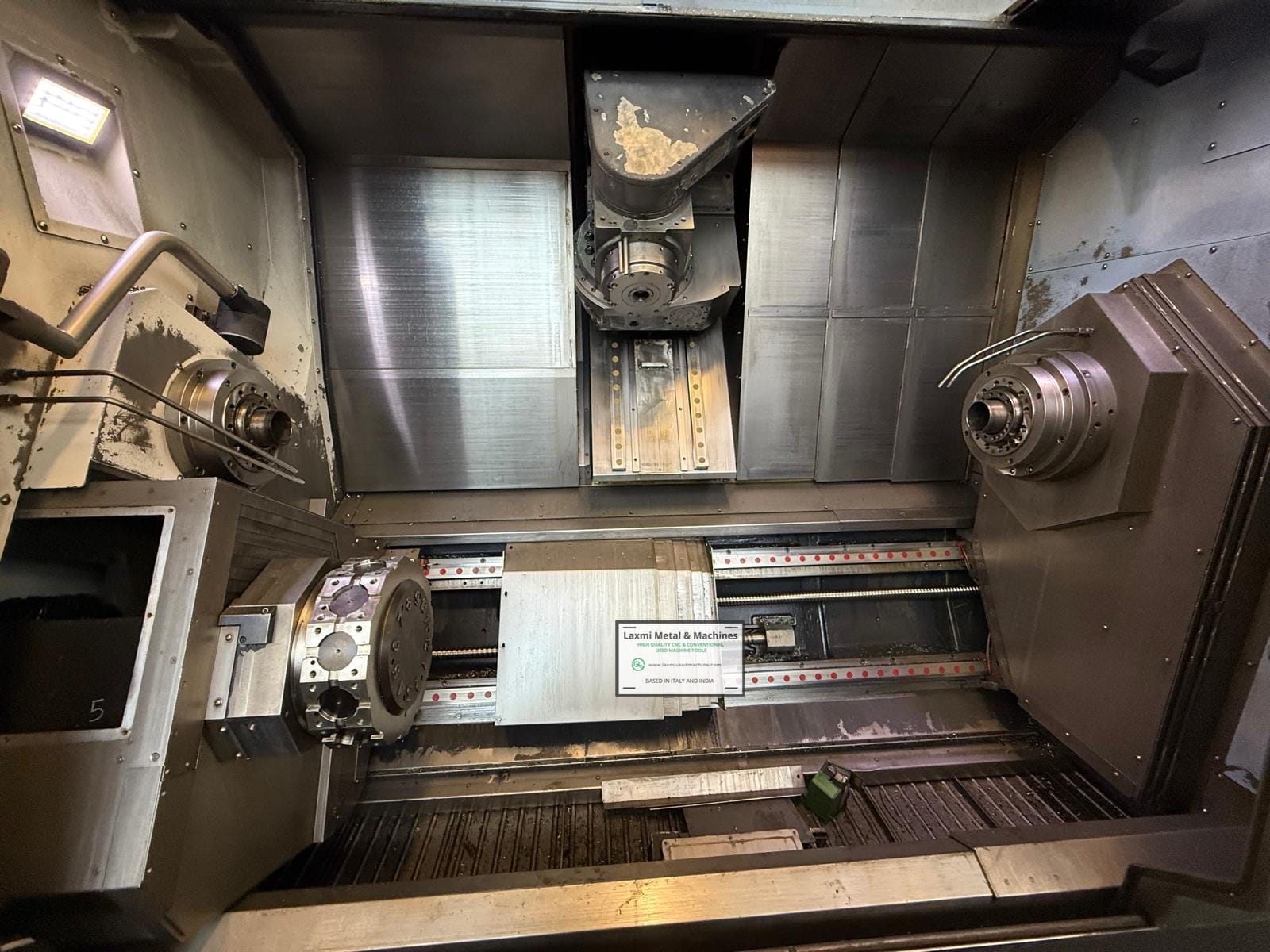

- Frässpindel
- Motorleistung: 22/18,5 kW
- Maximale Spindeldrehzahl 12.000 U/min
Bewegungen - X1-Achse: 615 mm
- Y1-Achse: 230 mm
- Z1-Achse: 1,585 mm
- X2-Achse: 220 mm
- Z2-Achse: 1,515 mm
- A-Achse: 1.550 mm
- Werkzeugmagazin / ATC
- 40 Werkzeuge
- Maximaler Werkzeugdurchmesser: 90/125 mm
- Maximale Werkzeuglänge: 400 mm
- untere Harnröhre
- 12-Stationen-Turm
- Maximale Drehzahl: 4.000 U/min
- andere Optionen
- – Kühlmittel für Frässpindel, 1,5 kW, 2,0 MPa, 21,6 l/min
- – Kühlmittelpumpe für den unteren Turm, 2,2 kW, 1,0 MPa, 30 l/min
- – Kühlmittel für angetriebene Werkzeuge
- – Kühlmittel an den Spannfuttern (linke und rechte Spindel)
- – Automatische Werkzeugmessung
- – Überlasterkennung
- – Profibus-Roboterschnittstelle
- – Automatische Tür

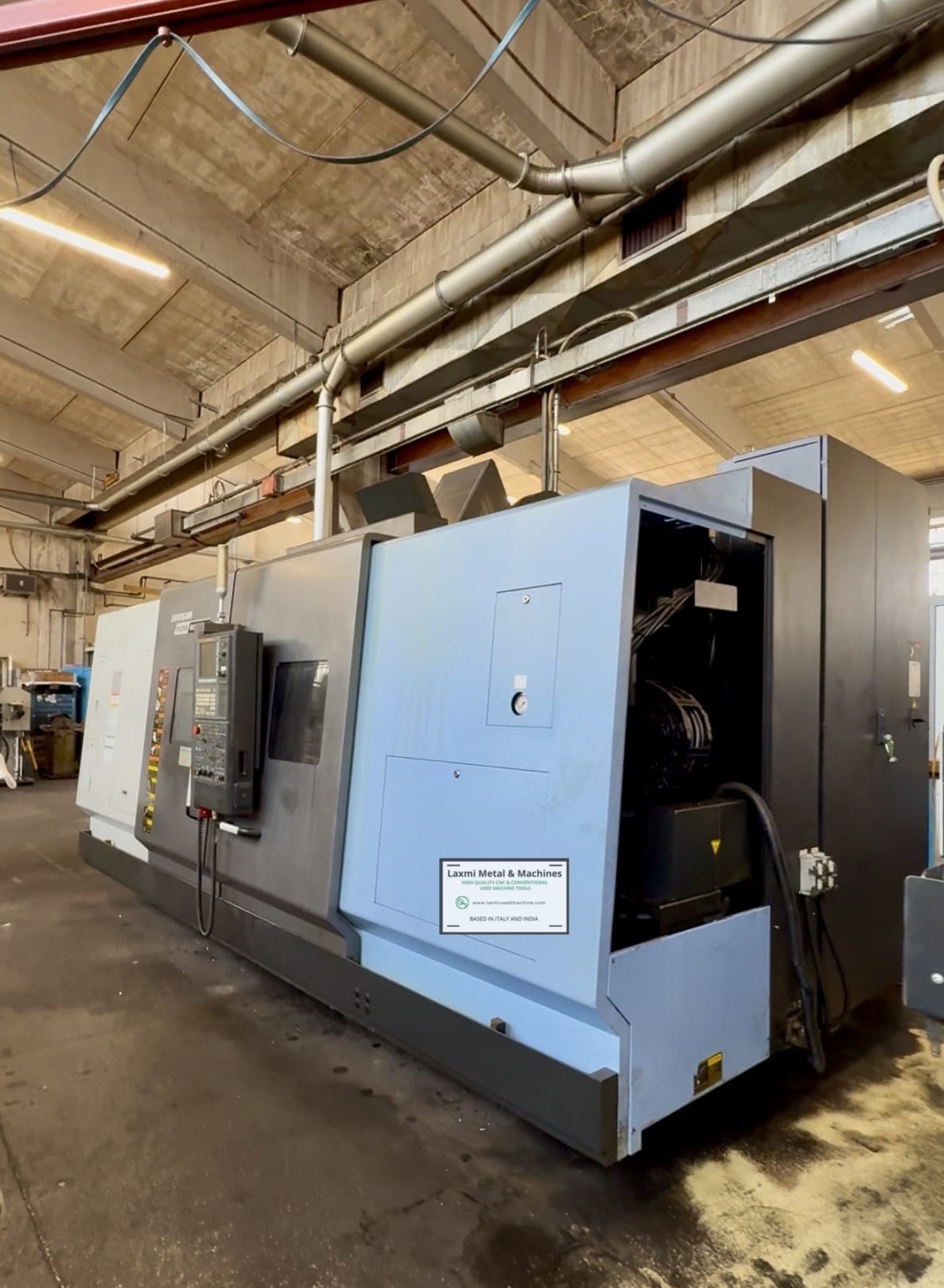

Maschinenabmessungen
- Länge: 5120 mm
- Breite: 2700 mm
- Höhe: 3025 mm
- Maschinengewicht: 16000 kg
