Beschreibung

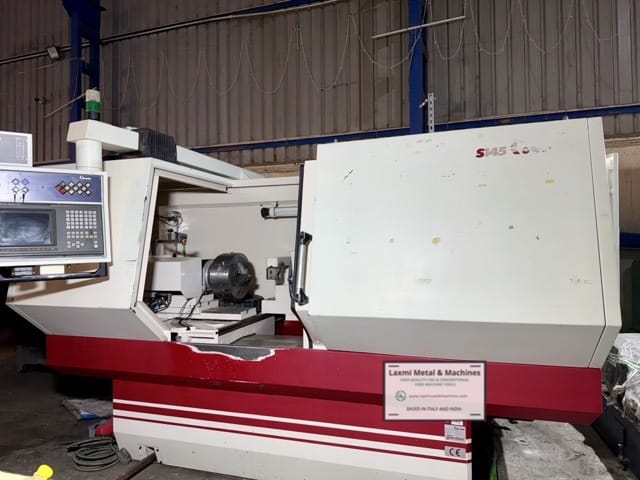

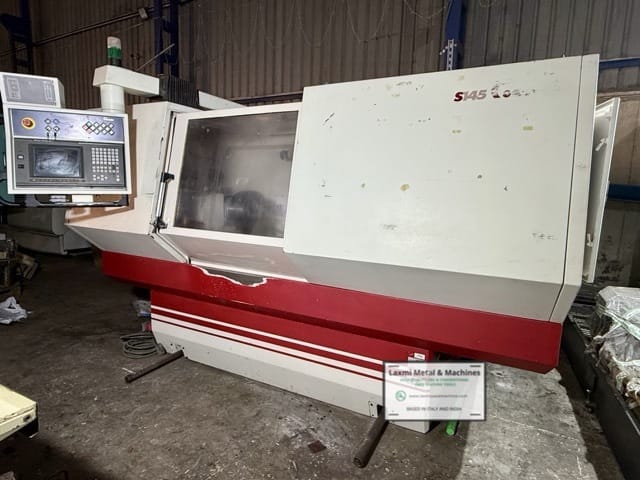

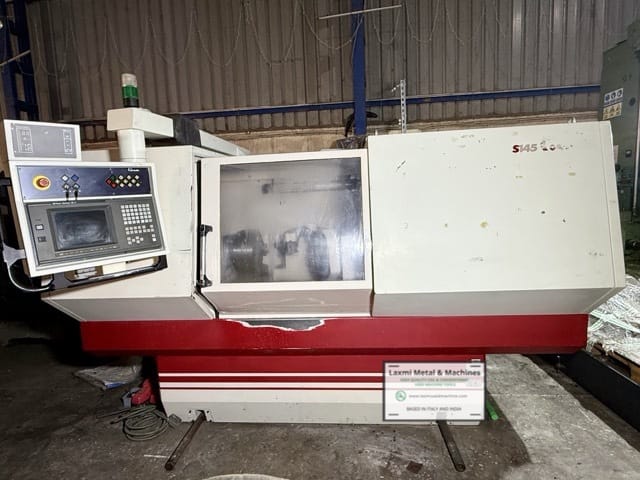

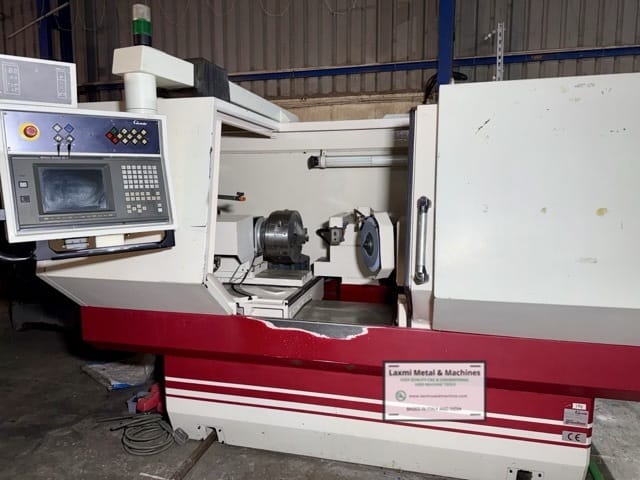

5-Achs-CNC-Universalschleifmaschine, STUDER – S145 CNC
Machen: Studer
Modell: S145 CNC
- GE FANUC Serie 16-T CNC
- Schwenkstangendurchmesser: 350 mm oberhalb der Werkstückoberfläche
- Vor dem Arbeitstisch 455 mm
- Mittenhöhe 175 mm
- Maximale Werkstücklänge 530 mm
- Achsweg:
- Längsverfahrweg (Z-Achse) 500 mm
- Querverfahrweg (X-Achse) 120 mm
- Werkstückspindel (B-Achse) +/-30°
- Vorschubgeschwindigkeit: X-Achse (quer) 0,001–10.000 mm/min
- Z-Achse (longitudinal) 0,001–10.000 mm/min
- C-Achse (Spindel, Auflösung) 0,0001°

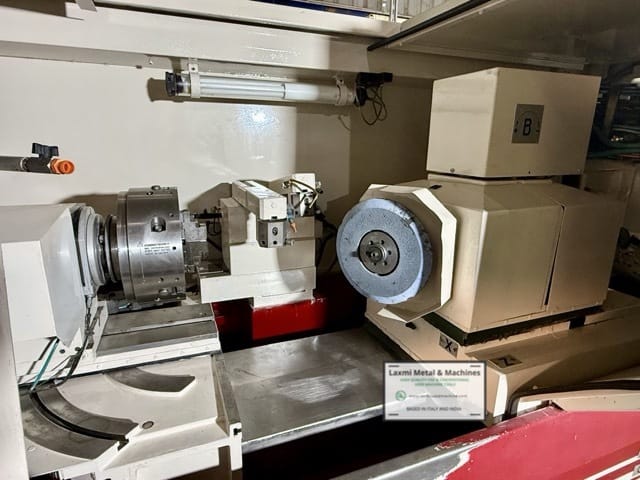

- Schleifscheibenkopf: Neigung 0-270°
- Anzahl der Spindelpositionen: 4
- Spindeldrehzahlen:
- Stufenlos regelbar von 5.000 U/min bis 120.000 U/min (wir bieten Spindeln mit maximal 42.000 U/min an).
- Werkstück für den Schleifscheibenkopf:
- Spindeldrehzahl: stufenlos einstellbar von 1 U/min bis 1000 U/min
- Hammergeschwindigkeit 1 – 50 U/min
- Spindelbohrung Ø 50 mm
- Spindelkegelanschluss: ISO 50
- Spindelanschluss: CAMLOCK 6
- Stromversorgung 50 Hz 3x 400 Volt
- Arbeitskopfmotor 3,8 kW
- Installierte Gesamtleistung 22 kVA
- Maschinengewicht ca. 5700 kg
- Diverse Zubehörteile: B-Achse, max. Schrittweite 0,001°
- Abrichtgerät Elektronische Schleiferkennung
- Gewindeschleifzyklen Kühlmittel Papierfilter
- Vollständiger Schutz, Kabinenbeleuchtung, Statusanzeige
- Automatische Zentrierung, 3 Klemmen, Ø mm
- Elektronische Handsteuerung RS-232-Schnittstelle
- Außenschleifspindel 1
Andere Information:
DIE MASCHINE BEFINDET SICH IN EINEM AUSGEZEICHNETEN ZUSTAND UND IST VOLLSTÄNDIG IN ALLEN TEILEN UND ZUBEHÖRTEILEN.
